Dans cet article, découvrez la procédure COMPLÈTE d’adaptation des injecteurs Continental / VDO du 1.6 TDI, indispensable après chaque remplacement.

Nous vous expliquons pourquoi cette adaptation est nécessaire, ce qu’elle permet de corriger et surtout comment la réaliser étape par étape, du début à la fin, pour garantir un fonctionnement optimal du moteur.

Mot du début

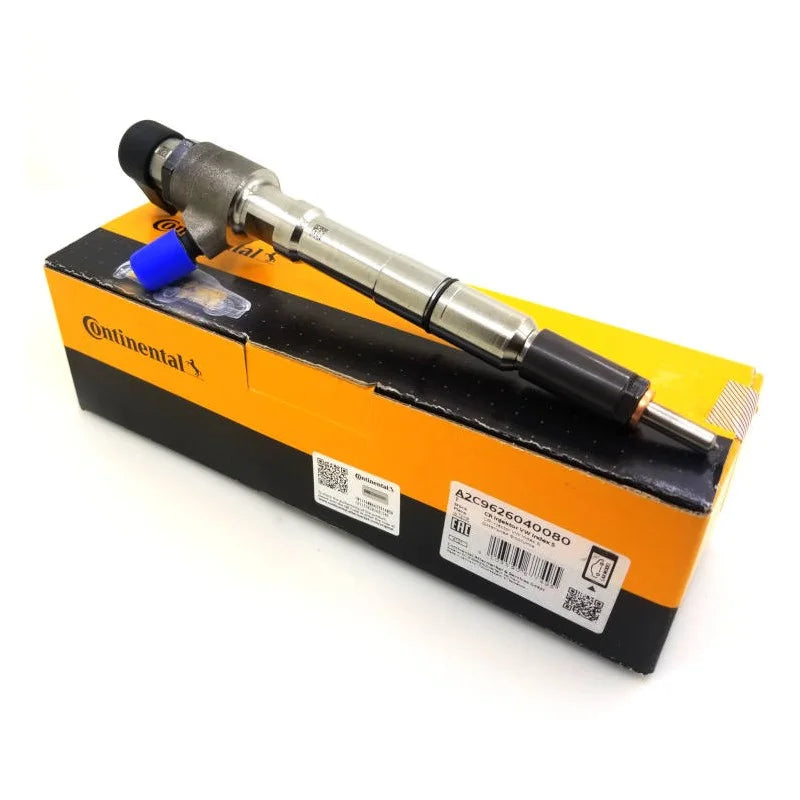

Les injecteurs diesel modernes sont coûteux : leur adaptation après remplacement est donc indispensable pour garantir leur bon fonctionnement et maximiser leur durée de vie. Le 1.6 TDI Common Rail (EA189, calculateur et système d'injection Siemens) ne fait pas exception : les injecteurs ayant pour références de pièces: 03L130277B, 03L130277S et A2C9626040080 peuvent coûter environ 500 € / pièce. Autant dire qu’il vaut mieux s’assurer de leur bon montage et de leur adaptation !

Qu'est-ce que l'adaptation des injecteurs?

L’adaptation des injecteurs, ou plus précisément des écarts de débit d’injection, consiste à réinitialiser et enregistrer dans le calculateur les valeurs de correction propres à chaque injecteur.

Avec le temps, un injecteur peut perdre en précision et ne plus délivrer exactement la quantité de carburant demandée. Ces écarts sont pris en compte dès la conception : les caractéristiques de chaque injecteur sont mesurées, puis des facteurs de correction sont définis à partir de courbes et de tables établies par les ingénieurs lors du développement de la pièce, puis de la cartographie moteur chez le constructeur.

Quel est le rôle des facteurs de correction des écarts de débit d'injection?

Un injecteur à solénoïde n’est pas une machine parfaitement immuable. Au fil du temps, ses caractéristiques évoluent et la quantité de carburant réellement injectée peut progressivement s’écarter de la valeur souhaitée.

C’est précisément là qu’interviennent les facteurs de correction des écarts de débit. Pour simplifier, imaginez-les comme un réglage de précision qui permet au calculateur moteur de compenser les petites variations de l’injecteur et de continuer à doser le carburant avec précision.

Le calculateur s’appuie pour cela sur des valeurs de référence intégrées à la cartographie moteur. Il peut ainsi déterminer la correction nécessaire en fonction des caractéristiques propres à chaque injecteur. Un peu comme un sportif qui connaît ses performances habituelles et ajuste son effort pour atteindre exactement le résultat attendu.

Quand effectuer une procédure d'adaptation des injecteurs?

La procédure d’adaptation doit être réalisée après le remplacement d’un ou plusieurs injecteurs, qu’ils soient neufs ou d’occasion.

En revanche, si un injecteur en parfait état de fonctionnement a simplement été démonté pour effectuer une autre réparation, puis remonté exactement à son emplacement initial, il n’est (normalement) pas nécessaire de refaire cette opération.

Que fait la procédure d'adaptation à mon moteur et à mes injecteurs?

Son objectif est de permettre au calculateur de prendre en compte les caractéristiques réelles de l’injecteur.

Même deux injecteurs neufs du même modèle peuvent présenter de légères différences de débit. En injection, ces écarts se mesurent à des niveaux extrêmement faibles, de l’ordre de quelques dixièmes de milligramme. À ces niveaux de précision, un étalonnage correct est donc essentiel pour obtenir un fonctionnement régulier du moteur.

Comment procéder à l’adaptation d’un injecteur?

Avant toute chose, l’injecteur défectueux doit être remplacé. La procédure détaillée de remplacement peut être consultée dans le guide correspondant.

Après le remplacement, et avant de redémarrer le véhicule, branchez le VCDS ou l’outil de diagnostic et procédez au codage du ou des injecteurs remplacés.

Avec le VCDS :

1. Allez dans Moteur.
2. Ouvrez Accès sécurisé.
3. Entrez le code affiché afin de déverrouiller l’accès.
4. Allez ensuite dans Adaptation.
5. Recherchez le paramètre Codage injecteur 1, Codage injecteur 2, etc., selon l’injecteur concerné.
6. Saisissez le nouveau code correspondant à chaque injecteur.

Pour les injecteurs qui n’ont jamais été reconditionnés, qu’ils soient neufs ou d’occasion, utilisez le code IIC à 6 caractères indiqué sur l’injecteur. Pour un injecteur reconditionné, utilisez le code figurant sur sa fiche d’essai fournie par le vendeur.

Attention : ne mélangez surtout pas les fiches d’essai lorsque plusieurs injecteurs reconditionnés sont montés en même temps !

Chaque fiche doit correspondre à l’injecteur installé. Un mauvais code peut empêcher l’enregistrement ou entraîner une adaptation incorrecte. Une fois tous les injecteurs remplacés correctement codés, vous pouvez débrancher l’outil de diagnostic.

Procédure d'adaptation:

Attention : n’utilisez pas la procédure « automatique » du VCDS. Selon la configuration, une procédure mal initialisée peut tourner en boucle et solliciter fortement les injecteurs et leurs solénoïdes, notamment lorsqu’il s’agit d’injecteurs d’occasion.

La procédure décrite ci-dessous doit être réalisée dans des conditions permettant de contrôler le véhicule en toute sécurité:

1. Démarrez le véhicule et laissez-le tourner au ralenti pendant environ 5 à 7 secondes, afin de permettre à la pression d’huile de s’établir et au régime de se stabiliser.

Par temps froid, laissez davantage de temps au moteur, jusqu’à ce que le régime redescende autour de 900 à 1 000 tr/min.

2. À l’arrêt, sans engager de vitesse, montez le régime jusqu’au limiteur situé aux alentours de 2 300 tr/min (soft cut).

Si ce limiteur a été supprimé lors d’une reprogrammation, maintenez simplement un régime stable autour de 2 300 tr/min.

Maintenez ce régime pendant environ 1 minute.

3. Relâchez ensuite l’accélérateur et laissez le moteur tourner au ralenti pendant 1 minute, sans intervenir.

4. Partez ensuite sans couper le moteur.

En troisième vitesse, effectuez 5-7 accélérations (en fonction de l'espace disponible et de la circulation) en faisant monter progressivement le régime d’environ 1 200 à 3 000 tr/min.

Après chaque accélération, laissez le régime redescendre naturellement jusqu’à environ 1 200 tr/min, puis recommencez.

Pendant cette séquence :

• ne changez pas de rapport entre les accélérations ;
• ne touchez pas à l’embrayage ;
• laissez le régime redescendre naturellement ;
• ne freinez pas pendant les phases de décélération.

Cette phase est particulièrement importante pour permettre l’adaptation des écarts de débit, notamment dans les bas régimes et lors des phases liées à la post-injection.

5. Après les 5-7 accélérations, roulez pendant 5 à 10 minutes de manière habituelle, comme vous conduisez quotidiennement.

L’objectif est de permettre au calculateur d’affiner progressivement les corrections en fonction des conditions réelles de fonctionnement. Inutile donc de transformer cette phase en séance de pilotage : une conduite normale est exactement ce qu’il faut.

Mes injecteurs claquent toujours mais beaucoup moins. Est-ce normal?

Pas nécessairement de quoi s’inquiéter - après l’adaptation, les valeurs à long terme doivent encore se stabiliser. Plusieurs centaines de kilomètres peuvent être nécessaires pour que les corrections deviennent pleinement représentatives (3-400 kms).

Il est donc possible d’entendre encore quelques claquements à certains régimes juste après l’intervention, même si ceux-ci doivent généralement être nettement moins présents.

Au fur et à mesure que les adaptations se stabilisent, le moteur doit retrouver davantage de souplesse et un fonctionnement plus régulier.

En résumé

L’adaptation des injecteurs n’est pas une simple formalité. Elle permet au calculateur de prendre en compte les caractéristiques propres aux injecteurs installés et d’ajuster précisément leur fonctionnement.

Un injecteur correctement codé et adapté permet ainsi de retrouver un fonctionnement plus régulier, de limiter les écarts de débit et d’exploiter correctement les capacités du système d’injection.

En clair : on ne se contente pas de remplacer l’injecteur. On apprend au calculateur à travailler avec lui.
